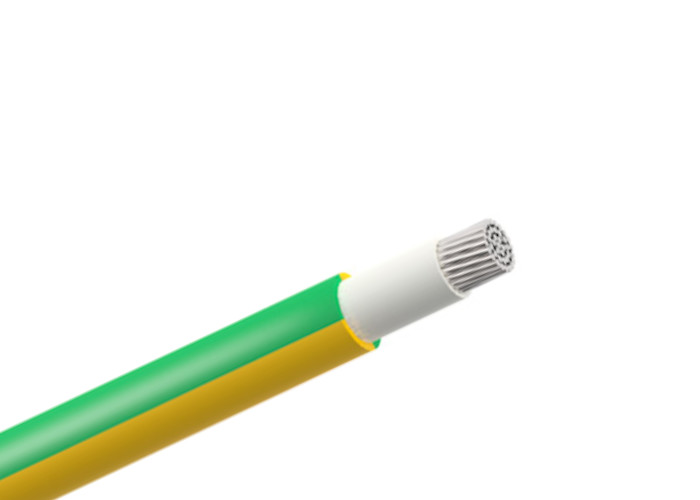

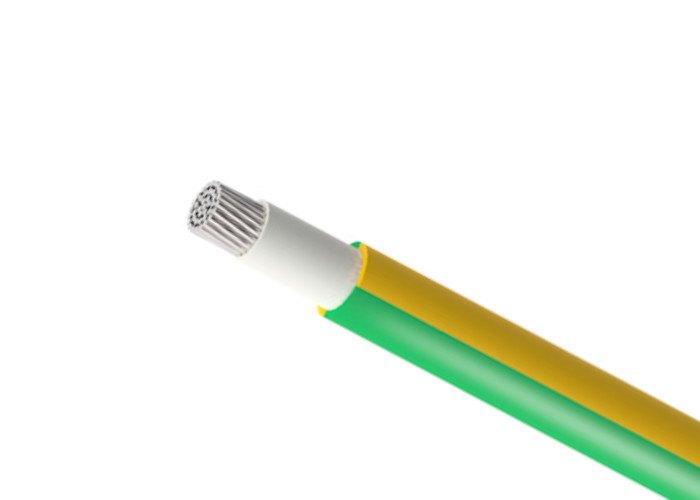

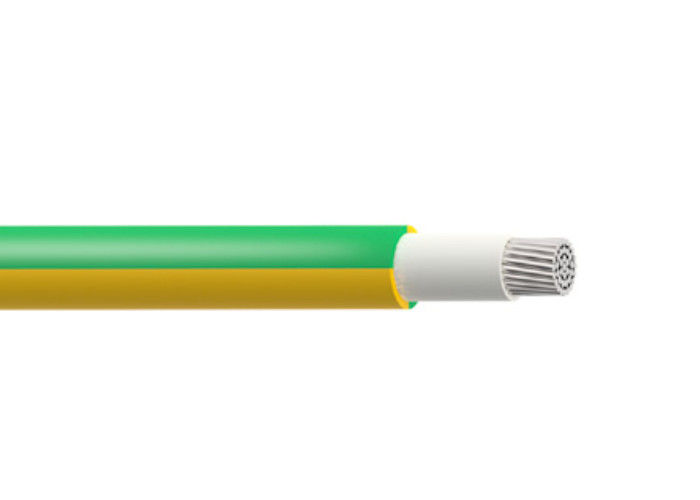

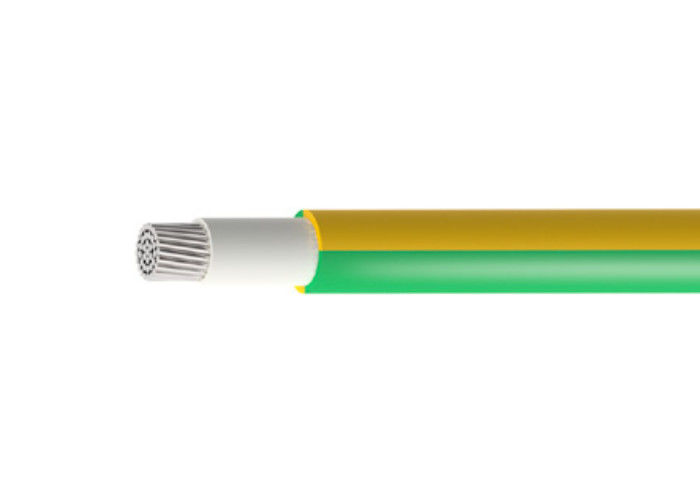

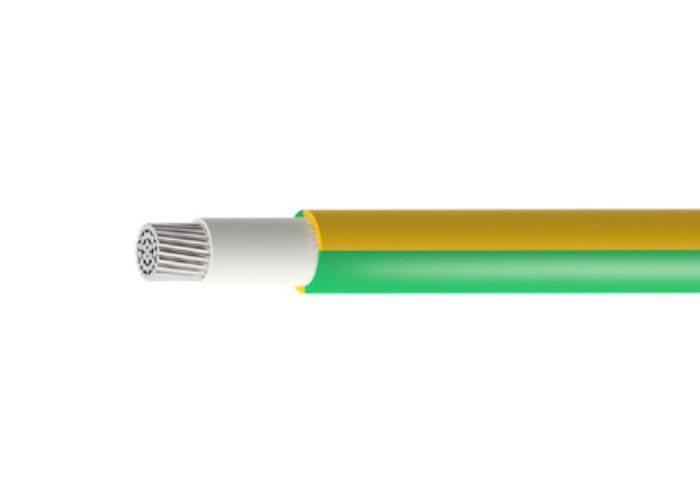

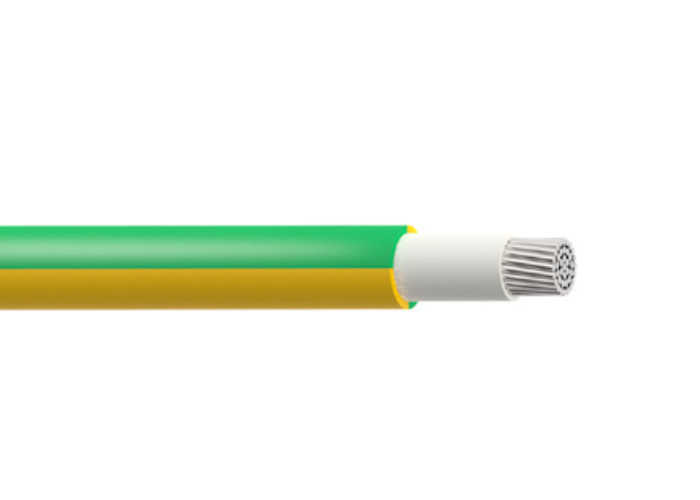

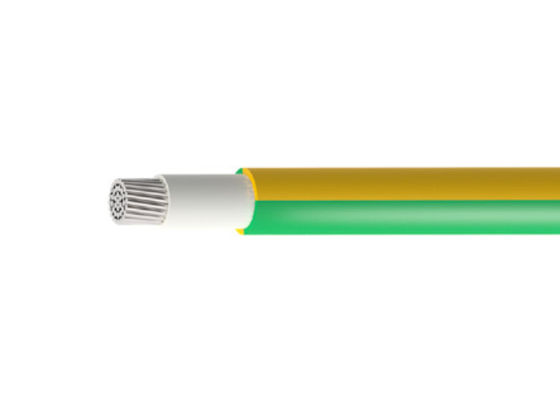

Name: Подземный 1 сплав бронированных силовых кабелей ядра 600V 10mm2 алюминиевый
Brand: OEM

Подземный 1 сплав бронированных силовых кабелей ядра 600V 10mm2 алюминиевый

Underground 1 Core 600V 10mm2 Armoured Power Cables Aluminum Alloy

Основная информация

Место происхождения:	КИТАЙ
Фирменное наименование:	OEM
Сертификация:	ISO/RoHS/CE

Количество мин заказа:	200 метров
Цена:	Negotiation
Упаковывая детали:	стандартный пакет экспорта
Время доставки:	15-20 рабочие дни или переговоров
Условия оплаты:	Т/Т, Л/К, Д/П, западное соединение, ПайПал, безопасные оплаты
Поставка способности:	50000метерс в неделю

Контакт

ПРОВОДНИК:

Класс 2 залуживал медного проводника

Изоляция:

свободная от Галоид смесь EPR эластомера

Оболочка:

HOFR (жара и масло устойчивые и пламя - retardant), тип SW4 эластомера halogenfree составной согласн

Применение:

Конструкция, промышленный, подземная

Панцырь:

Лента стальной ленты бронированная, стальная или стальной провод

Напряжение тока:

600В

Высокий свет:

16mm2 Armoured Power Cables

10mm2 Armoured Power Cables

1 Core 16mm2 armoured cable

600V / 1000V 1 силовые кабели ядра 10mm2 16mm2 бронированные

ПРИМЕНЕНИЕ:

Unarmoured кабель земли для фиксированных установок во все зоны включая размещещние и открытой палубы в кораблях и оффшорных блоках.

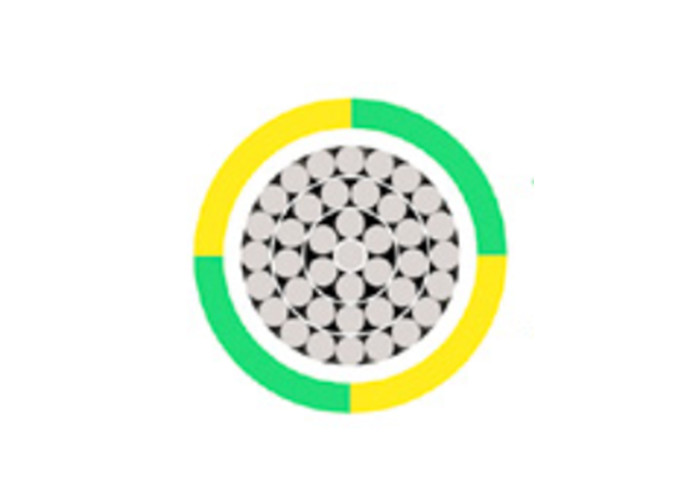

КОНСТРУКЦИЯ:
Проводник
Класс 2 залуживал медного проводника согласно
EN 60228 BS (ранее BS 6360)
Изоляция
свободный от Галоид тип GP4 EPR смеси эластомера согласно
BS 7655
Оболочка
HOFR (жара и масло устойчивые и пламя - retardant), тип SW4 эластомера halogenfree составной согласно BS 7655

ХАРАКТЕРИСТИКИ:
Оценка напряжения тока (Uo/U)
600/1000V
Оценка температуры
Зафиксированный: -40°C к +90°C
Изогнутый: -15°C к +90°C
Минимальный радиус загиба
До зафиксированного 10mm2 -: общий диаметр 3 x
зафиксированное 16mm2 25mm2 -: общий диаметр 4 x
Над зафиксированным 25mm2 -: общий диаметр 6 x
Цвет оболочки
Зеленый/желтый

РАЗМЕРЫ

ЯДР НЕТ.	НОМИНАЛЬНЫЙ КРЕСТ СЕКЦИОННАЯ ОБЛАСТЬ mm ²	НОМИНАЛЬНАЯ ТОЛЩИНА ИЗОЛЯЦИИ mm	НОМИНАЛЬНАЯ ТОЛЩИНА ОБОЛОЧКА mm	НОМИНАЛЬНЫЙ ПРОЗОДЕЖДА ДИАМЕТР mm	НОМИНАЛЬНЫЙ ВЕС kg/km
1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1	1 1,5 2,5 4 6 10 16 25 35 50 70 95 120 150 185 240 300 400 500	0,8 0,8 0,8 1 1 1 1 1,2 1,2 1,4 1,4 1,6 1,6 1,8 2 2,2 2,4 2,6 2,8	1 1 1 1 1 1 1,1 1,2 1,2 1,3 1,3 1,4 1,5 1,6 1,7 1,8 1,9 2 2,2	4,8 5,1 5,6 6,5 7,1 8,1 9,5 11,4 12,6 14,3 16 18,6 20,3 22,4 24,9 28 30,9 35,3 39,3	34 40 54 78 101 144 216 328 429 551 753 1049 1274 1568 1949 2530 3134 4258 5337

ПРОВОДНИКИ
Классифицируйте 2, который сели на мель проводников для одиночных кабелей ядра и Мульти-ядра

НОМИНАЛЬНАЯ ПЕРЕКРЕСТНАЯ СЕКЦИОННАЯ ОБЛАСТЬ mm ²	МИНИМАЛЬНОЕ НО. ПРОВОДОВ В ПРОВОДНИКЕ	МАКСИМАЛЬНОЕ СОПРОТИВЛЕНИЕ ПРОВОДНИКА НА 20ºC
	Циркуляр	Обожженный медный проводник
	Cu	Металл-покрытые провода ohms/km
1 1,5 2,5 4 6 10 16 25 35 50 70 95 120 150 185 240 300 400 500	7 7 7 7 7 7 7 7 7 19 19 19 37 37 37 37 61 61 61		18,2 12,2 7,56 4,7 3,11 1,84 1,16 0,734 0,529 0,391 0,27 0,195 0,154 0,126 0,1 0,0762 0,0607 0,0475 0,0369

ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Настоящая пропускная способность

НОМИНАЛЬНАЯ ПЕРЕКРЕСТНАЯ СЕКЦИОННАЯ ОБЛАСТЬ mm ²	ОДИНОЧНОЕ ЯДР Amps
1 1,5 2,5 4 6 10 16 25 35 50 70 95 120 150 185 240 300 400 500	18 23 30 40 52 72 96 127 157 196 242 293 339 389 444 522 601 719 827

DE-RATING ФАКТОРЫ

ТЕМПЕРАТУРА ОКРУЖАЮЩЕЙ СРЕДЫ	35ºC	40ºC	45ºC	50ºC	55ºC	60ºC	65ºC	70ºC	75ºC	80ºC
DE-RATING ФАКТОР	1,10	1,05	1,0	0,94	0,88	0,82	0,74	0,67	0,58	0,47
