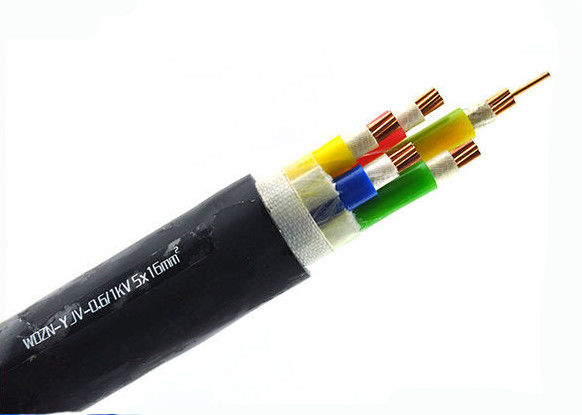

Name: Ядр электрического кабеля проводника 150mm2 1000V Cu огнеупорное одиночное
Brand: OEM

Cu - кабель проводника огнеупорный электрический, кабель LSZH крытый огнезамедлительный

Применения

Эти кабели использованы для электроснабжения в системе установки низшего напряжения, они соответствующие для установки внутри внутри помещения и outdoors, в кабельных каналах, под землей, в станциях силы и переключения, местные распределения энергии, промышленные предприятия, где никакой риск механического повреждения.
Конструкция

1. Проводники

Проводники будут также класса 1 или класса 2 простой или металл-покрытой обожженной меди или простого алюминия или алюминиевого сплава, или класса 5 простой или металл-покрытой меди в соответствии с IEC 60228.
2. Изоляция

Материал и толщина XLPE будут согласно IEC 60502 или BS 5467 расклассифицировал для работы в непрерывном режиме 90°C.
3. Собрание/внутреннее заволакивание

Внутренние заволакивания могут быть прессованы или сложены. Для кабелей с круговыми ядрами, за исключением кабелей с больше чем 5 ядрами, будет позволено сложенное внутреннее заволакивание только если межузлия между ядрами существенно заполнены. Соответствующий связыватель позволен перед применением прессованного внутреннего заволакивания. Материал совместим с изолируя материалом, материалы используемые для внутренних заволакиваний и заполнителей будут соответствующие для рабочей температуры кабеля и совместимы с изолируя материалом. Для кабелей галоида свободных, внутренние заволакивание и заполнители также будут свободной кабельной массой галоида.
4. Панцырь

Алюминиевые/гальванизированные стальные/стальные провода приложенные спирально над внутренним заволакиванием согласно IEC 60502-1, или двойные алюминиевые/стальные ленты и медная/залуживанная медная проволока можно также изготовить по требованию.
5. Наружная оболочка

Наружная оболочка будет прессованного типа ST1/ST2 PVC согласно IEC 60502-1, тип ST3/ST7 полиэтилена, свободная кабельная масса ST8 галоида, Polychloroprene, chlorosulfonated полиэтилен или подобные полимеры, тип SE1 также доступны по запросу.
6. Представление огня защитных оболочек кабеля

Кабели можно поставить с особенным пламенем - retardant оболочка PVC наружная, который нужно исполнить с требованиями к определения температуры воспламенения IEC 60332-3-22, IEC 60332-3-23 и IEC 60332-3-24, материал галоида свободный исполняет к IEC60754-1/2 и IEC 60684-2.

Характеристики ОДИНОЧНОГО КАБЕЛЯ ЯДРА (UNARMOURED) физические и электрические:

No.cores x взаимн sec.	Изоляция толщина	Номинальный Оболочка толщина	Наружное Ø приблизительно.	вес приблизительно.	Настоящие оценки в воздухе 30℃	Настоящие оценки похоронили 20℃	максимальное сопротивление DC на 20℃
mm ²	mm	mm	mm	kg/km			Ω/km
1×1.5	0,8	1,4	6,1	61	24	29	12,1
1×2.5	0,8	1,4	6,5	74	31	38	7,41
1×4.0	1,0	1,4	7,4	100	41	49	4,61
1×6.0	1,0	1,4	7,9	124	52	61	3,08
1×10	1,0	1,4	9,2	183	72	83	1,83
1×16	1,0	1,4	10,3	251	95	105	1,15
1×25	1,2	1,4	12,0	367	120	135	0,73
1×35	1,2	1,4	13,1	475	150	160	0,52
1×50	1,4	1,4	14,9	618	180	195	0,39
1×70	1,4	1,4	16,9	840	230	240	0,27
1×95	1,6	1,5	19,3	1134	280	285	0,19
1×120	1,6	1,5	21,1	1384	325	325	0,15
1×150	1,8	1,6	23,1	1683	375	365	0,12
1×185	2,0	1,7	25,6	2084	430	415	0,10
1×240	2,2	1,8	28,9	2696	510	480	0,08
1×300	2,4	1,9	31,7	3355	585	545	0,06
1×400	2,6	2,0	33,0	4246	690	625	0,05
1×500	2,8	2,1	37,2	5092	800	710	0,04
1×630	2,8	2,2	40,5	6362	920	810	0,03

ДЕТАЛИ МЕТОДА УСТАНОВКИ

A1 – термально insolated стена (Одно-ядр)	A2 – термально insolated стена (мульти-ядр)	B1 – явное electroduct (Одно-ядр)	B2 – явное electroduct (мульти-ядр)


B1 – Electroduct в кирпичной кладке (Одно-ядр)	B1 – Electroduct в кирпичной кладке (мульти-ядр)	C – на стене	C – на потолке


C – Не-пефорированный поднос	F – пефорированный поднос (Одно-ядр)	F – пефорированный поднос (мульти-ядр)	Приостанавливанный f – (Одно-ядр)


Приостанавливанный e – (мульти-ядр)	B2 – космос конструкции	B2 – космос конструкции	B1 – Electroduct (Одно-ядр)


B2 – Electroduct (Мульти-ядр)	B2 – закрытый raceway врезанный в поле (мульти-ядр)	B2 – закрытый raceway врезанный в поле (мульти-ядр)	B1 – провентилированный raceway врезанный в поле


C – врезанный в кирпичной кладке	D – похороненный в дополнительной механической защите

Данные по тросового ролика

ТРОСОВЫЕ РОЛИКИ	Диаметр D1=Flange (mm)	Ширина W=Useful (mm)	Диаметр D2=Barrel (mm)
	1000	700	500
	1100	700	550
	1200	700	600
	1400	750	710
	1600	900	900
	1800	1120	1000
	2400	1150	1300

ГАРАНТИЯ

На период начинать на дате грузил товары к покупателю и продолжать на период 12 месяцев в дальнейшем.

тег:

Место происхождения:	КИТАЙ
Фирменное наименование:	OEM
Сертификация:	CE,CB

Количество мин заказа:	500 м
Цена:	Negotiation
Упаковывая детали:	стандартный пакет экспорта
Время доставки:	15-20 рабочие дни или переговоров
Условия оплаты:	Т/Т, Л/К, Д/П, западное соединение, ПайПал, безопасные оплаты

Напряжение тока:	0.6/1кВ	ПРОВОДНИК:	Медь cl.2 медведя
Нет. проводника:	Одиночное ядр	1-ая изоляция:	Лента слюды
2-ое Insualtion:	СЛПЭ	Оболочка:	ЛСЗХ
