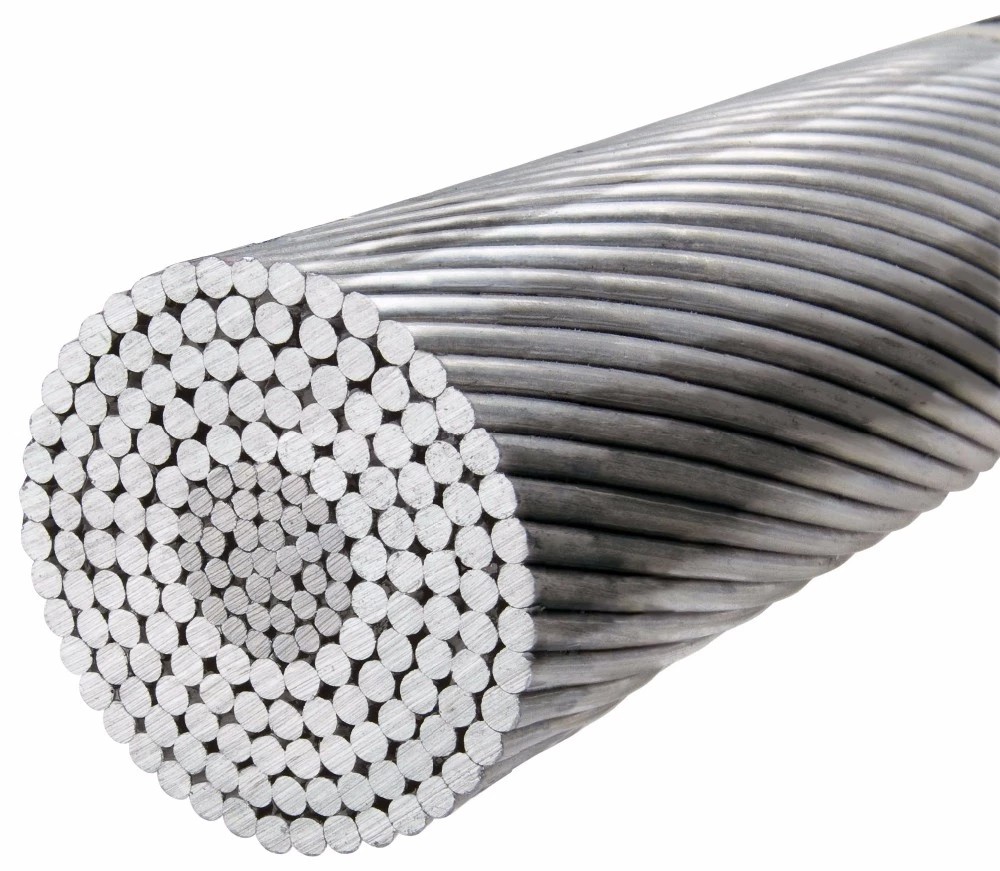

Надземная линия проводник проводника ACSR стандарта обнаженный
Особенности обнаженного проводника ACSR
- Очень эффективная проводимость и высокая прочность на растяжение.
- Большинств экономическое решение для надземных проектов передачи энергии и распределения.
- Превосходное свойство погод-сопротивления.
- Зависящее и стабилизированное представление до 40 лет.

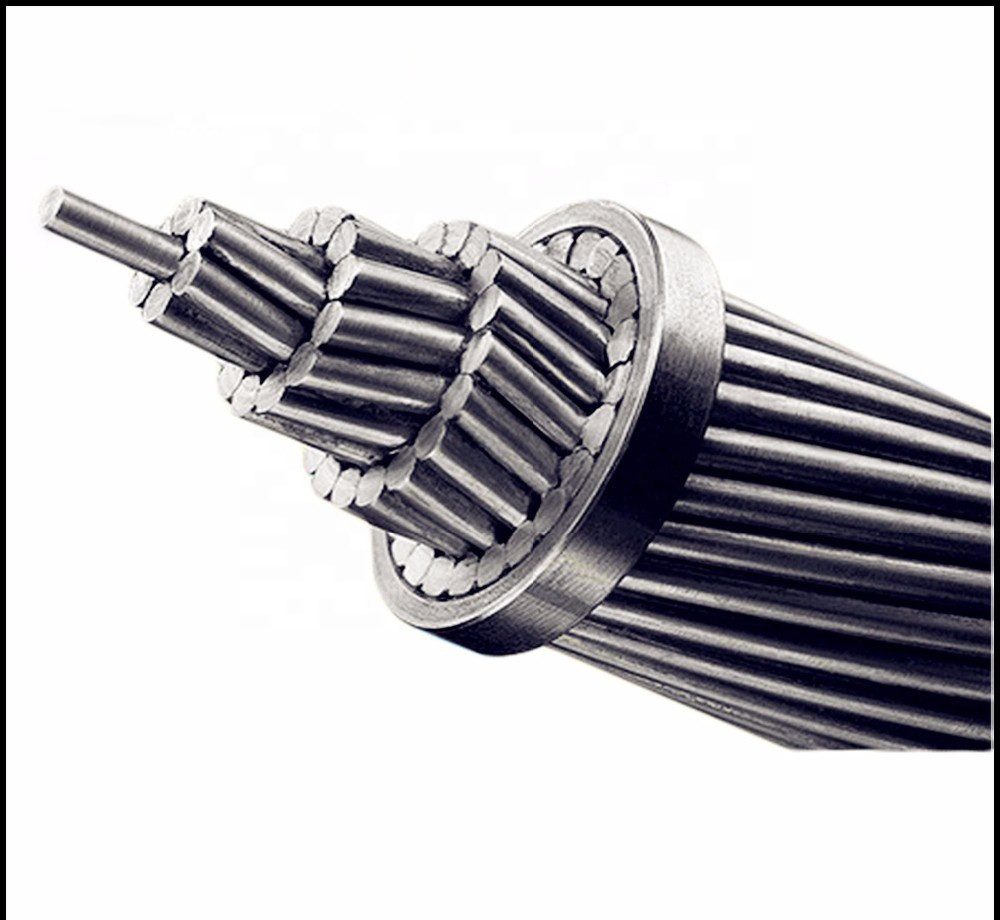

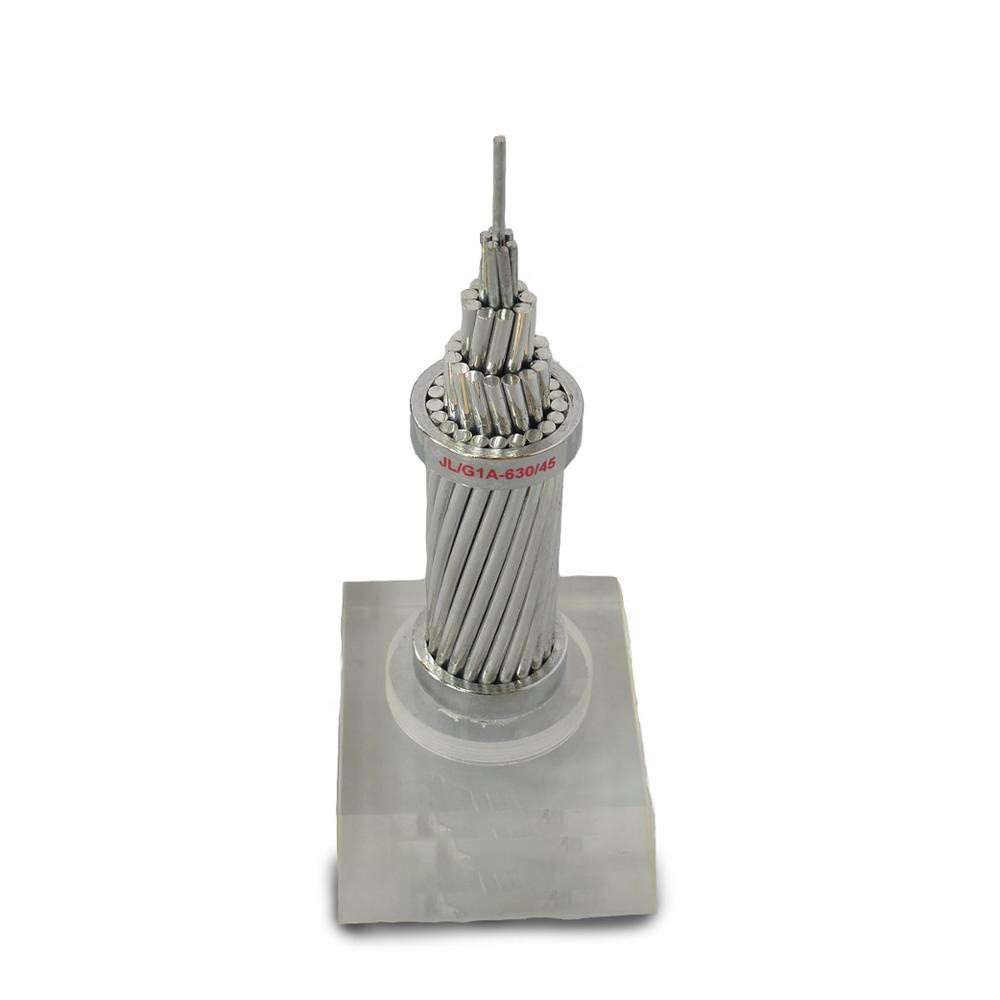

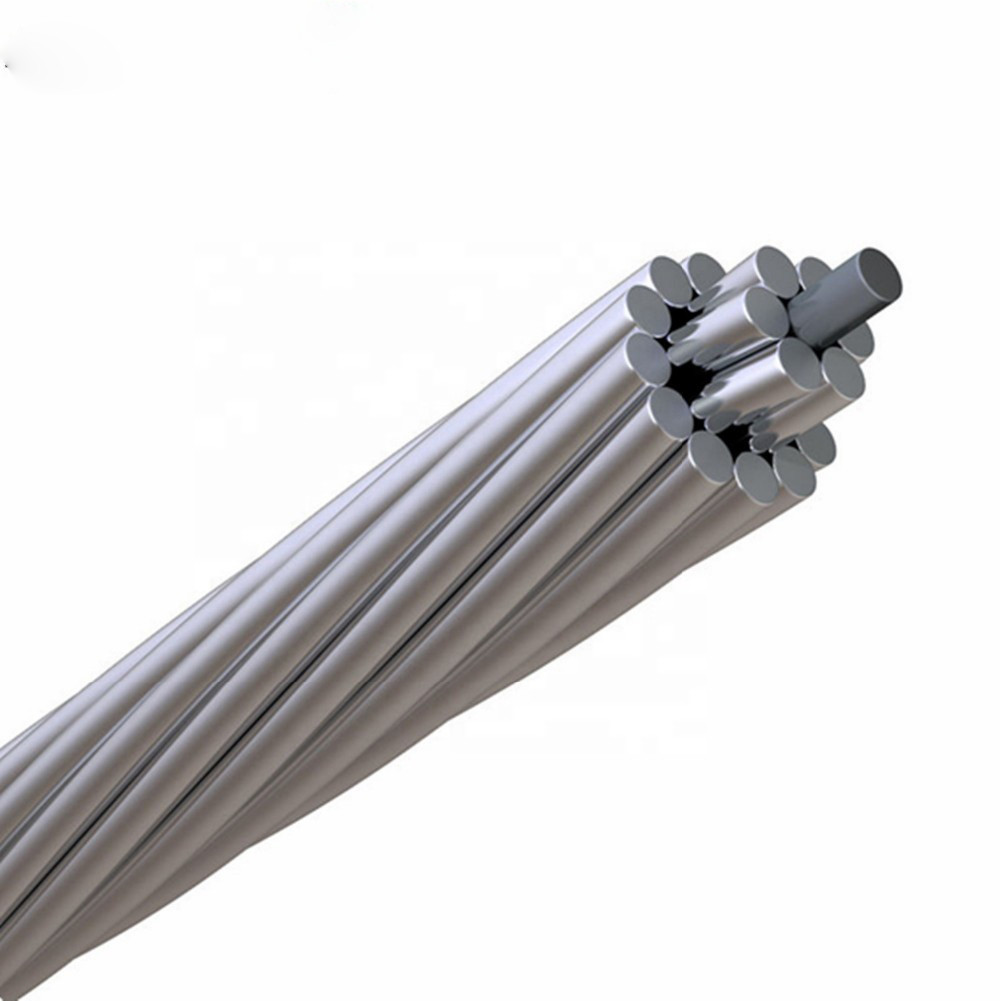

Конструкция обнаженного проводника ACSR
- сели на мель Концентрическ-положение, который
- 1 сели на мель провода, 6 до 84 алюминиевых проводов до 4 слоев, который алюминиевые.
- 1 провода как ядр, 1 до 19 стальных проводов до 3 слоев стальные.
- Al/St 6/1, 7/1, 8/1, 12/7, 16/19, 18/1, 24/7, 26/7, 30/7, 30/19, 36/1, 54/7, 54/19, 72/7, 76/19, 84/19.
- Покрытие цинка, Zn-5A1-MM, высокопрочных, дополнительных и ультра доступных.
- Мочь-делает оба левых положенных и правых положения.
Параметр спецификации технический проводника BS 215 part-2 обнаженного ACSR
| Кодовое наименование |
Квасцы Norminal.
mm2
|
Нет/Dia.of садя провода на мель |
Приблизительная вся площадь
mm2
|
Приблизительно. Общий Dia.
mm
|
Приблизительно вес
kg/km
|
|
Алюминий
No./mm
|
Сталь
No./mm
|
| МОЛЬ |
10 |
6/1.50 |
1/1.50 |
12,39 |
4,50 |
43 |
| БЕЛКА |
20 |
6/2.11 |
1/2.11 |
24,43 |
6,33 |
85 |
| СУСЛИК |
25 |
6/2.36 |
1/2.36 |
30,62 |
7,08 |
106 |
| ЛАСКА |
30 |
6/2.59 |
1/2.59 |
36,88 |
7,77 |
128 |
| ЛИСА |
35 |
6/2.79 |
1/2.79 |
42,77 |
8,37 |
149 |
| ФРЕТКА |
40 |
6/3.00 |
1/3.00 |
49,48 |
9,00 |
172 |
| КРОЛИК |
50 |
6/3.35 |
1/3.35 |
61,70 |
10,05 |
214 |
| НОРКА |
60 |
6/3.66 |
1/3.66 |
73,71 |
10,98 |
255 |
| СКУНС |
60 |
12/2.59 |
7/2.59 |
100,30 |
12,95 |
465 |
| БОБР |
70 |
6/3.99 |
1/3.99 |
87,29 |
11,97 |
302 |
| ЛОШАДЬ |
70 |
12/2.79 |
7/2.79 |
116,17 |
13,95 |
538 |
| ЕНОТ |
75 |
6/4.10 |
1/4.10 |
92,40 |
12,30 |
320 |
| ВЫДРА |
80 |
6/4.22 |
1/4.22 |
97,86 |
12,66 |
339 |
| CAT |
90 |
6/4.50 |
1/4.50 |
111,30 |
13,50 |
386 |
| ЗАЙЦЫ |
100 |
6/4.72 |
1/4.72 |
122,50 |
14,16 |
425 |
| СОБАКА |
100 |
6/4.72 |
7/1.57 |
118,50 |
14,15 |
394 |
| ГИЕНА |
100 |
7/4.39 |
7/1.93 |
126,20 |
14,57 |
450 |
| ЛЕОПАРД |
125 |
6/5.28 |
7/1.75 |
148,10 |
15,81 |
492 |
| КОЙОТ |
125 |
26/2.54 |
7/1.91 |
152,20 |
15,89 |
522 |
| КУГУАР |
125 |
18/3.05 |
1/3.05 |
137,50 |
15,25 |
419 |
| ТИГР |
125 |
30/2.36 |
7/2.36 |
161,70 |
16,52 |
602 |
| ВОЛК |
150 |
30/2.59 |
7/2.59 |
194,90 |
18,13 |
726 |
| ДИНГО |
150 |
18/3.35 |
1/3.35 |
167,50 |
16,75 |
506 |
| РЫСЬ |
175 |
30/2.79 |
7/2.79 |
226,20 |
19,53 |
842 |
