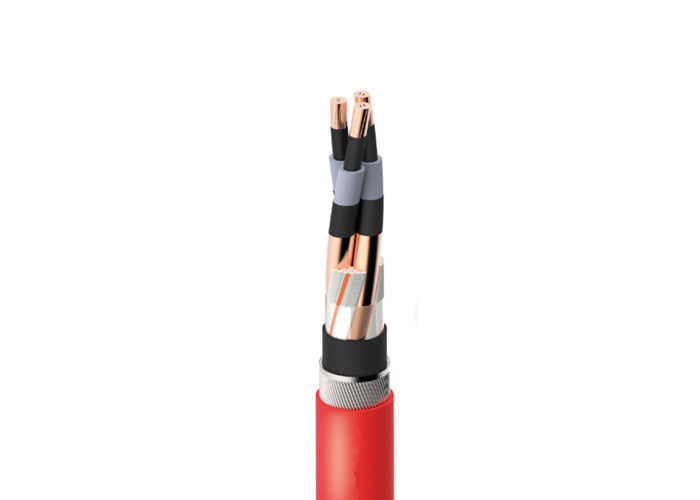

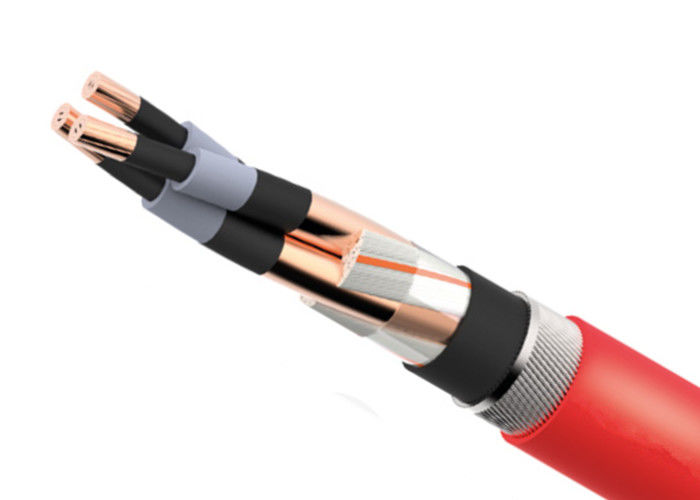

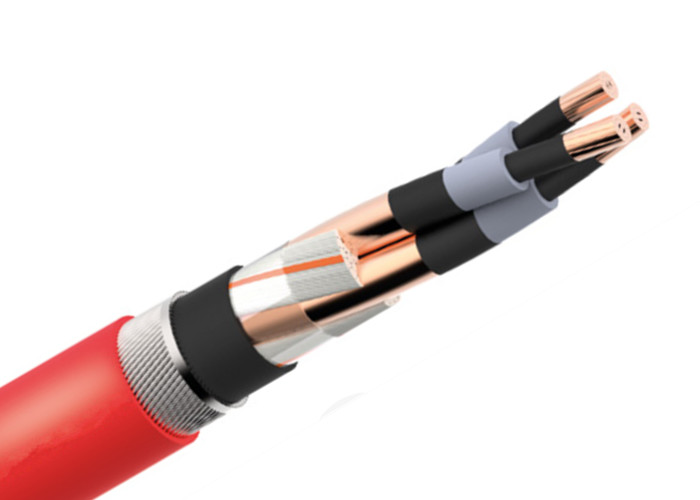

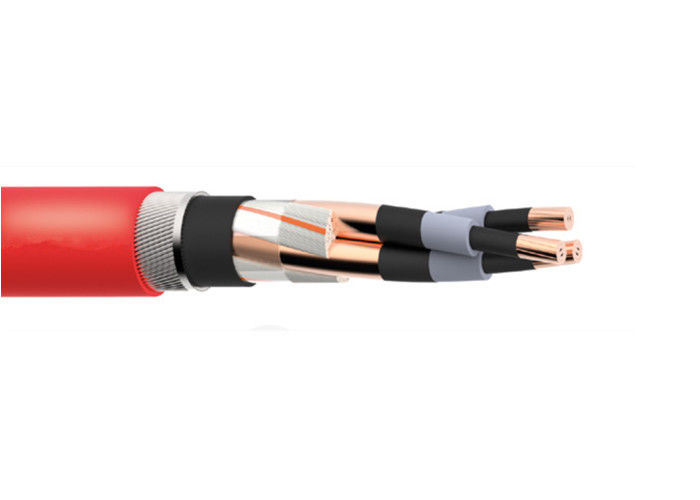

Name: 3 проводник меди оболочки силового кабеля LSZH SWA 50mm2 MV ядра
Brand: OEM

Силовые кабели MV ядра оболочки подземные 50mm2 70mm2 3 LSZH

ПРИМЕНЕНИЕ

Силовые кабели для сетей силы, подземные и в дактировке кабеля, в установках с потенциальной угрозой для жизни и оборудовании в случае огня, дыма и токсических излучений перегаров.

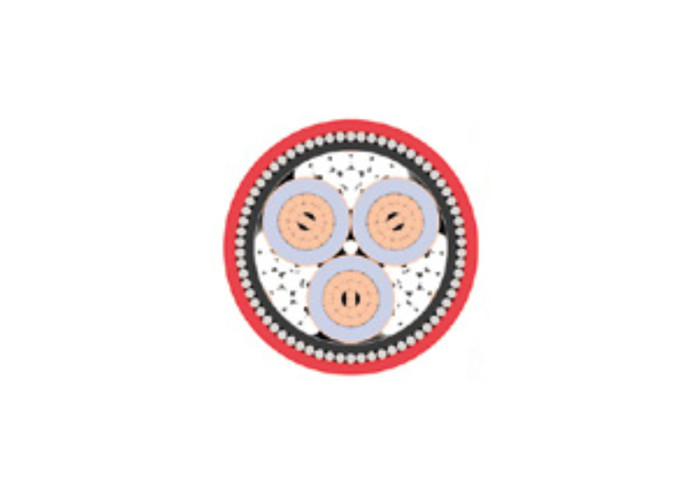

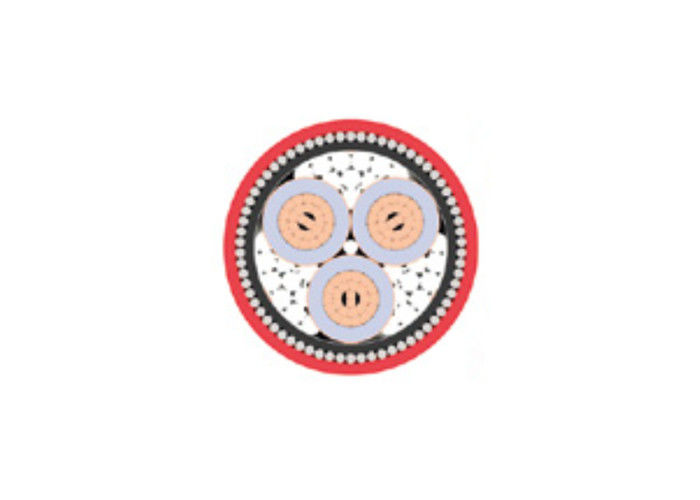

КОНСТРУКЦИЯ
Проводник
Класс 2 сел медного проводника на мель согласно EN 60228 BS
(ранее BS 6360)
Экран проводника
Полу-проводное XLPE (Взаимн соединенный полиэтилен)
Изоляция
Тип GP8 XLPE (Взаимн соединенного полиэтилена) согласно
BS 7655
Экран изоляции
Полу-проводное XLPE (Взаимн соединенный полиэтилен)
Металлический экран
Индивидуальный или общий медный экран ленты согласно BS 7835
Заполнитель
Волокно ЛЮБИМЦА (терефталата полиэтилена)
Разделитель
Связывая лента
Постельные принадлежности
LSZH (низкий дым нул галоидов)
Панцырь
Одиночное ядр: AWA (алюминиевый провод бронированный)
Мульти-ядр: SWA (провод стали бронированный)
Оболочка
LSZH (низкий дым нул галоидов)

ХАРАКТЕРИСТИКИ
Оценка напряжения тока (Uo/U) (Um)
19/33 (36) kV
Оценка температуры
Зафиксированный: 0°C к +90°C
Характеристики горения:
Индекс кислорода: 35
0,5% HCL в соответствии с EN 50267-2-1 BS
Низкая классификация дыма основанная на тесте куба 3metre.
Полные кабели исполняют с требованиями теста огня
EN 50266-2-4 BS
Минимальный радиус загиба
Одиночное зафиксированное ядр -: общий диаметр 15 x
ядр 3 - фиксированное: общий диаметр 12 x
(Одиночное прозодежда x диаметра ядра 12 x общая 3 ядра 10 и
диаметр куда загибы расположены за соединением или
прекращения при условии, что гнуть быть осторожным проконтролирован
при помощи бывшего)
Цвет оболочки
Красный, черный

3 проводник меди оболочки силового кабеля LSZH SWA 50mm2 MV ядра 0

РАЗМЕРЫ

НО. ЯДРИ	НОМИНАЛЬНЫЙ КРЕСТ СЕКЦИОННАЯ ОБЛАСТЬ mm ²	НОМИНАЛЬНЫЙ ДИАМЕТР			НОМИНАЛЬНЫЙ ВЕС kg/km
		Под панцырем mm	Над панцырем mm	Общий mm
1 1 1 1 1 1 1 1 1 1 1 1 3 3 3 3 3 3 3 3 3	70 95 120 150 185 240 300 400 500 630 800 1000 50 70 95 120 150 185 240 300 400	32,6 34,3 35,9 37,5 39,3 41,7 44,2 47,3 50,5 54,2 60,5 65 65,1 68,8 72,6 76,3 79,3 83,4 88,8 93,9 100,8	36,6 38,3 39,9 42,5 44,3 46,7 49,2 52,3 55,5 59,2 65,5 70 71,4 75,1 78,9 82,6 85,6 89,7 95,1 100,2 107,1	41 42,9 44,5 47,3 49,3 51,7 54,4 57,7 61,1 65 71,6 76,5 78,2 82,1 86,1 90 93,2 97,5 103,3 108,8 116,1	2300 2650 3000 3500 4000 4650 5450 6350 7600 9150 11100 13400 9150 10300 11600 12800 14050 15650 18200 21100 24200

ПРОВОДНИКИ
Классифицируйте 2, который сели на мель проводников для одиночных кабелей ядра и Мульти-ядра

НОМИНАЛЬНЫЙ КРЕСТ СЕКЦИОННАЯ ОБЛАСТЬ mm ²	МИНИМАЛЬНОЕ НО. ПРОВОДОВ В ПРОВОДНИКЕ						МАКСИМАЛЬНОЕ СОПРОТИВЛЕНИЕ ПРОВОДНИК НА 20ºC
	Циркуляр		Компактированный циркуляр		Сформированный		Обожженный медный проводник
	Cu	Al	Cu	Al	Cu	Al	Простые провода ohms/km
70 95 120 150 185 240 300 400 500 630 800 1000	19 19 37 37 37 37 61 61 61 91 91 91	19 19 37 37 37 37 61 61 61 91 91 91	12 15 18 18 30 34 34 53 53 53 53 53	12 15 15 15 30 30 30 53 53 53 53 53	12 15 18 18 30 34 34 53 53 53 - -	12 15 15 15 30 30 30 53 53 53 - -	0,268 0,193 0,153 0,124 0,0991 0,0754 0,0601 0,047 0,0366 0,0283 0,0221 0,0176

ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Медные проводники (изолированные бронированные кабели согласно BS 7835)
Настоящая пропускная способность

НО. ЯДРИ	НОМИНАЛЬНЫЙ КРЕСТ СЕКЦИОННАЯ ОБЛАСТЬ mm ²	ОЦЕНКА НЕПРЕРЫВНО ПРОТЕКАЮЩЕГО ТОКА
		В земле Amps		В трубопроводах Amps		В воздухе Amps
		Трилистник	Квартира	Трилистник	Квартира	Трилистник	Квартира
1 1 1 1 1 1 1 1 1 1 1 1 3 3 3 3 3 3 3 3 3	70 95 120 150 185 240 300 400 500 630 800 1000 50 70 95 120 150 185 240 300 400	270 320 360 410 455 520 580 650 710 760 810 860 210 250 300 340 380 430 500 540 600	280 335 380 430 485 560 640 730 830 940 1060 1170 210 250 300 340 380 430 500 540 600	260 305 340 375 410 470 500 530 570 620 660 690 180 215 255 290 330 370 430 470 530	270 325 370 410 460 540 610 690 780 890 990 1090 180 215 255 290 330 370 430 470 530	310 375 430 490 550 650 740 840 930 1040 1140 1230 220 270 330 380 430 490 570 650 740	370 460 530 600 690 820 940 1100 1280 1480 1690 1900 220 270 330 380 430 490 570 650 740

DE-RATING ФАКТОРЫ

°C ТЕМПЕРАТУРЫ ВОЗДУШНОЙ СРЕДЫ	25	30	35	40	45	50	55
DE-RATING ФАКТОР	1,00	0,96	0,92	0,88	0,83	0,78	0,73
°C ПРИЗЕМНОЙ ТЕМПЕРАТУРЫ	10	15	20	25	30	35	40
DE-RATING ФАКТОР	1,03	1,00	0,97	0,93	0,89	0,86	0,82
ЗЕМНАЯ ТЕРМАЛЬНАЯ РЕЗИСТИВНОСТЬ k.m/W	0,9	1,0	1,2	1,5	2,0	2,5	3,0
DE-RATING ФАКТОР	1,06	1,04	1,00	0,92	0,82	0,74	0,68
ГЛУБИНА КЛАСТЬ mtr	0,80	1,00	1,25	1,50	1,75	2,00	2,50
DE-RATING ФАКТОР	1,00	0,97	0,95	0,94	0,93	0,91	0,90

тег:

Место происхождения:	КИТАЙ
Фирменное наименование:	OEM
Сертификация:	ISO/RoHS/CE

Количество мин заказа:	200 метров
Цена:	Negotiation
Упаковывая детали:	стандартный пакет экспорта
Время доставки:	15-20 рабочие дни или переговоров
Условия оплаты:	Т/Т, Л/К, Д/П, западное соединение, ПайПал, безопасные оплаты
Поставка способности:	50000метерс в неделю

ПРОВОДНИК:	Класс 2 сел медного проводника на мель	Экран проводника:	Полу-проводное XLPE
Изоляция:	СЛПЭ	Экран изоляции:	Полу-проводное XLPE
Металлический экран:	Индивидуальный или общий медный экран ленты	Заполнитель:	Волокно терефталата полиэтилена
разделитель:	Связывая лента	Панцырь:	Одиночное ядр: Мульти-ядр AWA (алюминиевого провода бронированного): SWA (провод стали бронированный
Оболочка:	ЛСЗХ
