Кабель среднего напряжения тока AWA 1000mm2 подземный, кабель ядра XLPE MV 3

кабель xlpe ядра mv 3

кабель xlpe 1000mm2 алюминиевый бронированный

кабель среднего напряжения тока 1000mm2 подземный

Место происхождения:

КИТАЙ

Фирменное наименование:

OEM

Сертификация:

ISO/RoHS/CE

Свяжитесь с нами

Запросить расценки

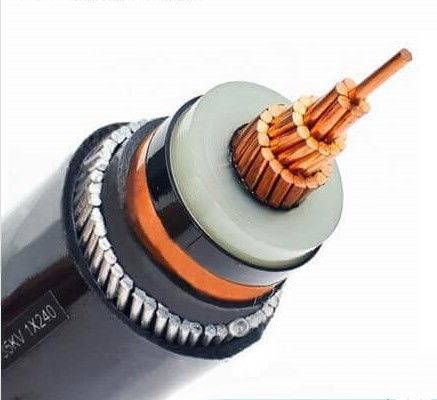

Кабель среднего напряжения тока AWA 1000mm2 подземный, кабель ядра XLPE MV 3

Product Details

ПРОВОДНИК:

Обожженная медь или трудный нарисованный алюминий

Материал изоляции:

Кросслинкед полиэтилен (СЛПЭ)

Бронированный тип:

ДСТА/СВА/АВА или Унармоуред

Оболочка:

Поливиниловый хлорид (ПВК)

Стандарт:

ДИН ИЭК АСТМ БС, ИЭК 60502-2, ГБ12706, ИЭК60228

Цвет:

Черный или как требование

Упаковка:

барабанчик Деревянн-стали, стальной барабан, деревянный барабанчик

Особенное Рекиремец:

Огнезащитный, пламя - ретардант, низкий галоид дыма освобождает

Применение:

Подземный, конструкция, промышленный, распределение силы и передающая линия

расклассифицированное напряжение тока:

3.6/6kv к 26/35kv

Выделить:

кабель xlpe ядра mv 3

кабель xlpe 1000mm2 алюминиевый бронированный

кабель среднего напряжения тока 1000mm2 подземный

Payment & Shipping Terms

Количество мин заказа

200 метров

Цена

negotiable

Упаковывая детали

стандартный пакет экспорта

Время доставки

15-20 рабочие дни или переговоров

Условия оплаты

Т/Т, Л/К, Д/П, западное соединение, ПайПал, безопасные оплаты

Поставка способности

50000метерс в неделю

Перекрестное соединенное ядр алюминия 3x1 силового кабеля полиэтилена 95mm2 MV

Получить лучшую цену

Одиночная изоляция EPR силового кабеля ядра 35KV 250mm2 MV для фидерных цепей

Получить лучшую цену

Медная оболочка PVC силового кабеля 750mm2 проводника 69kV MV

Получить лучшую цену

Изолированный XLPE галоид дыма силового кабеля 800mm2 12KV MV низкий свободный

Получить лучшую цену

Свяжитесь с нами

Свяжитесь сейчас

Product Description

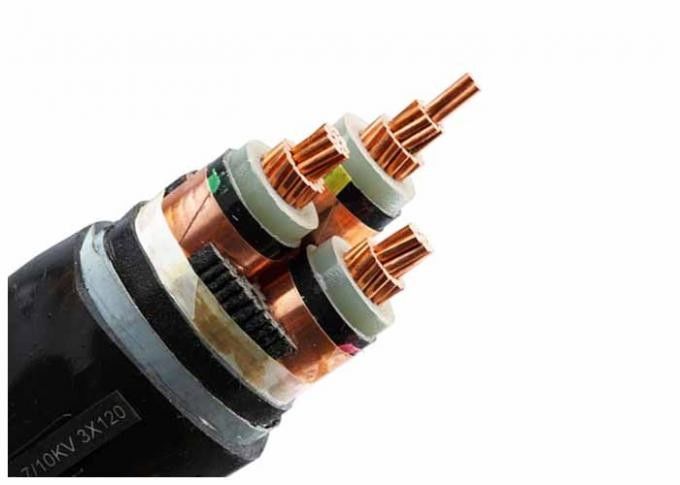

1000mm2 1 силовой кабель MV ядра ядра 3/кабель среднего напряжения тока подземный

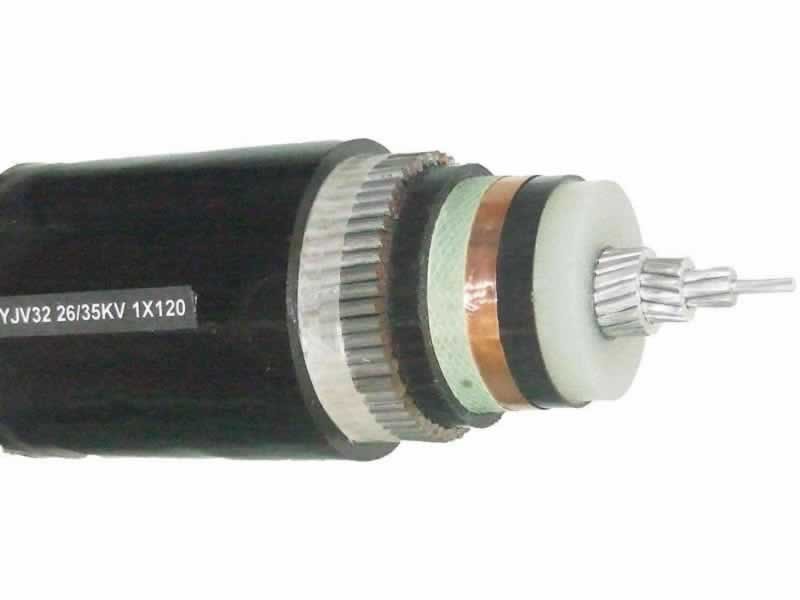

СРЕДНЯЯ КОНСТРУКЦИЯ СИЛОВОГО КАБЕЛЯ НАПРЯЖЕНИЯ ТОКА

1. ПРОВОДНИК

– Обнаженный медный класс 2 к IEC 60228, круг, многопроводный садить на мель и компактный

2. ЭКРАН ПРОВОДНИКА

– Внутреннее полу-проводя покрытие

3. ИЗОЛЯЦИЯ

– Изоляция ядра взаимн соединенного полиэтилена (XLPE)

4. ЭКРАН ИЗОЛЯЦИИ

– Наружный проводной слой прессованный и постоянно сваренный с изоляцией ядра

Полу-проводя тип
– Над наружным полу-проводя слоем, semiconducting ленту необходимо использовать.

5. ЭКРАН МЕТАЛЛА

– медные ленты спирально с минимальной толщиной 0,1 mm.

Разделитель
– Над экраном так же, как под наружной оболочкой, отделяя слой необходимо использовать (например связывать тесьмой).

6. ОБОЛОЧКА

– Наружная оболочка смеси PVC

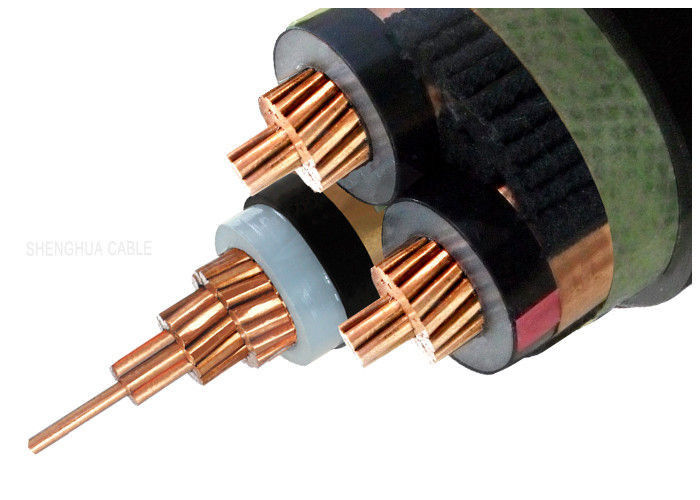

силовые кабели mv

СРЕДНИЕ ХАРАКТЕРИСТИКИ СИЛОВОГО КАБЕЛЯ НАПРЯЖЕНИЯ ТОКА

Характеристики конструкции
Форма проводника	Сели на мель циркуляр, который (RM)
Неэтилированный	Да
Изоляция	XLPE
Экран	медная лента
Материал постельных принадлежностей	Лента разъединения
Наружная оболочка	PVC
Характеристики использования
Упаковка	Стальной деревянный барабанчик
Минимальная температура установки	-20 °C
Максимальная температура проводника в обслуживании	°C 90
Температура проводника короткого замыкания максимальная	°C 250
Гнуть фактор кладя	кабель ядра 20 x d одиночный кабель мульти-ядра 15 x d

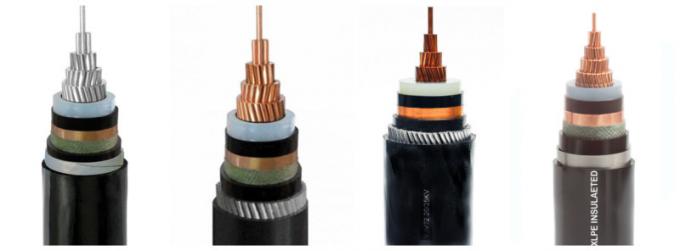

Среднее напряжение тока XLPE изолировало типы силового кабеля
Типы кабеля MV	Описание	Ядри	Зона раздела Nomi (mm²)
Cu или Al/XLPE/PVC	медное или алюминиевое ядр, изолированное xlpe, pvc обшило, электрический кабель	1 ядр ядр 3	25, 35, 50, 70, 95, 120, 150, 185, 240, 300, 400, 500, 630, 800, 1000
Cu или Al/XLPE/STA/PVC	медное или алюминиевое ядр, xlpe изолировало, стальная лента бронированная, pvc обшило, электрический кабель
Cu или Al/XLPE/SWA/PVC	медное или алюминиевое ядр, изолированное xlpe, стальной провод бронированный, pvc обшило, электрический кабель

средний силовой кабель напряжения тока

1 ДАННЫЙ ПО СИЛОВОГО КАБЕЛЯ ЯДРА 12/20KV

Но. ядров и креста - sec.	Деятельность напряжение тока максимальный.	Номинальный напряжение тока U0/U	Изоляция толщина	Оболочка толщина Номинальный значение	Наружное Ø приблизительно.	вес приблизительно.	Настоящие оценки в воздухе 30℃	Настоящие оценки похоронили 20℃	максимальное сопротивление DC на 20℃
mm ²	kV	kV	mm	mm	mm	kg/km			Ω/km
1 x 35	24	12/ 20	5,5	1,8	24,9	860	205	190	0,52
1 x 50	24	12/ 20	5,5	1,8	26,4	1138	245	225	0,39
1 x 70	24	12/ 20	5,5	1,9	28,1	1281	305	275	0,27
1 x 95	24	12/ 20	5,5	1,9	29,9	1570	370	330	0,19
1 x 120	24	12/ 20	5,5	2,0	31,3	1839	430	375	0,15
1 x 150	24	12/ 20	5,5	2,0	33,1	2174	490	425	0,12
1 x 185	24	12/ 20	5,5	2,1	34,7	2540	560	480	0,10
1 x 240	24	12/ 20	5,5	2,2	37,1	3120	665	555	0,08
1 x 300	24	12/ 20	5,5	2,2	39,5	3746	765	630	0,06
1 X 400	24	12/ 20	5,5	2,3	44,1	4863	890	725	0,05
1 X 500	24	12/ 20	5,5	2,4	47,6	5905	1030	825	0,04
1 x 630	24	12/ 20	5,5	2,5	51,3	7220	1190	940	0,03

3 ДАННОГО ПО СИЛОВОГО КАБЕЛЯ ЯДРА 12/20KV

No.cores x взаимн sec.	Деятельность напряжение тока максимальный.	Номинальный напряжение тока U0/U	Изоляция толщина	Оболочка толщина Номинальный значение	Наружное Ø приблизительно.	вес приблизительно.	Настоящие оценки в воздухе 30℃	Настоящие оценки похоронили 20℃	максимальное сопротивление DC на 20℃
mm ²	kV	kV	mm	mm	mm	kg/km			Ω/km
3 x 35	24	12/20	5,5	2,6	52,5	3023	155	185	0,52
3 x 50	24	12/20	5,5	2,7	55,5	3891	180	218	0,39
3 x 70	24	12/20	5,5	2,8	59,3	4396	223	267	0,27
3 x 95	24	12/20	5,5	3,0	63	5264	271	318	0,19
3 x 120	24	12/20	5,5	3,1	66,2	6190	312	363	0,15
3 x 150	24	12/20	5,5	3,2	69,8	7240	363	417	0,12
3 x 185	24	12/20	5,5	3,3	73,7	8499	404	460	0,1
3 x 240	24	12/20	5,5	3,5	78,6	10353	471	531	0,08
3 x 300	24	12/20	5,5	3,6	83,8	12328	536	596	0,06
X 400 3	24	12/20	5,5	3,8	93,6	15921	630	684	0,05
